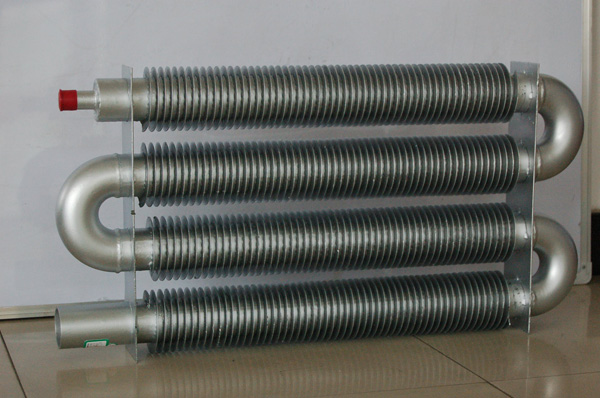

H型鰭片管的兩個鰭片為矩形，近似正方形，其邊長約為光管的2倍。屬擴展的受熱面。 鍋爐H型鰭片管式省煤器技術我國早期生產的鍋爐省煤器設計煙速大都在9m/s以上，近年來電廠使用的燃料發熱量低，灰份高，再加上許多鍋爐省煤器本身結構缺陷，使得在運行中，存在著排煙溫度偏高、省煤器磨損、堵灰及積灰嚴重等重要問題，H型鰭片管生產的省煤器則提供了一條有效的解決途徑。鰭片管主要用于新型省煤器以及電站船舶鍋爐維修制造鍋爐H型鰭片管式省煤器技術,H型鰭片管,亦稱H型肋片管，也有稱蝶片管的，它是把兩片中間有圓弧的鋼片對稱地與光管焊接在一起形成鰭片（肋片或蝶片），正面形狀頗像字母“H”，故稱為H型鰭片管。
(一)鰭片式省煤器技術原理 省煤器用H型鰭片管 用鰭片式省煤器代替光管省煤器，可以增加換熱面積，增大煙氣流通截面，降低煙速，減少磨損。由于管子的磨損速度與煙氣的流速的3.33次方成正比，所以如果煙氣速度從9m/s降低至7m/s，則磨損速度就會降低至原來的43%。同時實驗表明，鰭片管本身有使飛灰向管排中間集中的作用，故采用鰭片管省煤器在結構上有減輕磨損的作用
（二）H型鰭片管省煤器技術原理 H型鰭片管,亦稱H型肋片管，也有稱蝶片管的，它是把兩片中間有圓弧的鋼片對稱地與光管焊接在一起形成鰭片（肋片或蝶片），正面形狀頗像字母“H”，故稱為H型鰭片管。 H型鰭片管的兩個鰭片為矩形，近似正方形，其邊長約為光管的2倍。屬擴展的受熱面。 H型鰭片管采用閃光電阻焊工藝方法，其焊接后焊縫熔合率高，焊縫抗拉強度大，具有良好的熱傳導性能。 H型鰭片管還可制造成雙管的“雙H”型鰭片管，其結構的剛性好，可以應用于管排較長的場合。結構形式：基本形式為“H”型及雙“H”型
（三）H型鰭片管的優點 1、優異的防磨性能磨損主要是灰粒對管子的沖擊和切削作用，在管子周圍與水平線成30o部位磨損最厲害，S1/d=S2/d=2時，此處磨損量為平均值的3倍。錯列布置由于氣流方向改變，第二排磨損最厲害，S1/d=S2/d=2時第二排是第一排磨損量的2倍，以后各排磨損量比第一排一般高30%~40%。 順列布置第一排與錯列布置第一排相同，以后各排由于氣流沖擊不到管子磨損較輕。在其它條件相同情況下，順列管束的最大磨損量比錯列管束少3~4倍。 管子磨損速度與煙氣速度不均系數KV3.33成正比，與飛灰濃度不均系數Ku成正比。 H型鰭片管省煤器采用順列布置，H型鰭片把空間分成若干小的區域，對氣流有均流作用，與采用錯列布置的光管省煤器、螺旋肋片省煤器、縱向鰭片省煤器相比，在其它條件相同情況下，磨損壽命高3~4倍。 煙氣側擋板保護彎管部分。
2、積灰減少 積灰形成發生在管子背向面和迎風面。管子錯列布置容易沖刷管子，背面積灰較少。對于順列布置管子，由于氣流不容易沖刷管子背面，就管子而言順列布置積灰比錯列多。 H型鰭片由于鰭片焊在管子不易積灰的兩側，而氣流筆直地流動，氣流方向不改變，鰭片不易積灰。 H型鰭片中間留有4~10間隙，可引導氣流吹掃管子鰭片積灰。 螺旋片由于肋片螺旋角引導氣流改變方向，肋片管積灰比較嚴重，對于不形成松散性積灰的省煤器，不能采用。現場運行實踐表明：H型鰭片管不積灰，而螺旋片鰭片積灰嚴重。
縱向鰭片管由于鰭片焊在積灰迎風面和背面，由于氣流沿鰭片流動，氣流到管子處改變方向形成漩渦。部分區域中易形成積灰。 H型鰭片由于兩邊形成筆直通道，可取得最好的吹灰效果。螺旋片由于肋片螺旋角引導氣流改變方向，肋片管積灰比較嚴重，對于不形成松散性積灰的省煤器，不能采用。現場運行實踐表明：H型鰭片管不積灰，而螺旋片鰭片積灰嚴重。 縱向鰭片管由于鰭片焊在積灰迎風面和背面，由于氣流沿鰭片流動，氣流到管子處改變方向形成漩渦。部分區域中易形成積灰。 H型鰭片由于兩邊形成筆直通道，可取得最好的吹灰效果。
3、空間緊湊，降低造價管組大為緊湊，減少尾部煙井高度。總體重量大為減輕，降低懸吊系統載荷。降低省煤器和整體鍋爐造價。
4、減少煙氣側阻力降低引風機運行和投資成本。
5、減少焊口，提高可靠性。
（四）H型鰭片管省煤器在電站鍋爐應用國際上，50年代就開始對H型鰭片管省煤器進行了研究，60年代工業性應用電站鍋爐上。英國自1963年以來，已向世界各地的數百座電站鍋爐（特別是大型電站鍋爐）提供了H型（及雙H型）鰭片管省煤器產品。在世界上總裝機容量超過70000MW燃煤鍋爐中安裝了此種省煤器，在MB、IHI、BHK 等主要外國公司的鍋爐上都在使用，國外有25年以上的運行經驗，國內在大連/丹東/福州/岳陽350MW、常熟600MW超臨界、開封125MW等機組上使用。
